1

Люди подскажите как запустить моторчик от жесткого диска... Какую нибуть схемку дивайса, чтобы была регулировка оборотов и реверс...  На корпусе надпись JVC 020525N V40 1D (4 вывода)

0

2

Вот тут ссылка
Как запустить моторчик от винчестера
http://freestyle007.livejournal.com/2246.html

Отредактировано Strannik (2010-10-21 21:02:44)

0

3

Добрый день ))  Схему проверил, моторчик не крутится (только лишь дергается туда сюда)... Эта схема не годится для запуска такого моторчика... Тем более на рисунке ошибка, перепутана полярность, эммитеры транзисторов должны быть на минусе (-)... Вот как она должна выглядеть (моделирование в программе Proteus)

0

4

Тут наверно нужна схема фазовращателя, с ключами на выходе... Кстати в кулерах вить тоже какая то схема есть...  :unsure:

0

5

Описание работы кулера есть в журнале радио №12 за 2002 год (страница 33), вот схема оттуда... Кулер - двигатель со встроенным генератором на тразисторах. При подаче напряжения генератор формирует в катушках вращающееся магнитное поле, взаимодействующее с магнитами на крыльчатке, кулер является вентильным двигателем (бесколлекторным двигателем постоянного тока) на основе датчиков Хола (вместо щеток и коллектора).

http://uploads.ru/t/A/X/f/AXfHQ.jpg

0

6

Варианты трехфазных "приводов" на заметку

Радио 11/2005 с.40
Радио 4/2001 с.42 тут полезная доработка Радио 2/2002

Отредактировано Strannik (2010-11-08 23:25:33)

0

7

Ура моторчик вращается...  :)  Позднее скину скрины и инфу...

0

8

Что тут мудрить, вот здесь готовый пример: http://nnm.me/blogs/qwerty-off/arduino- … ka-i-rele/

Кто соберете отпишитесь, таких моторчиков тож накопилось, мож куда нить приладить получится

0

9

SyrBrandon написал(а):

Ура моторчик вращается...  :)  Позднее скину скрины и инфу...

наверно позновато спрашивать ,но все ж какая схама для моторчика?

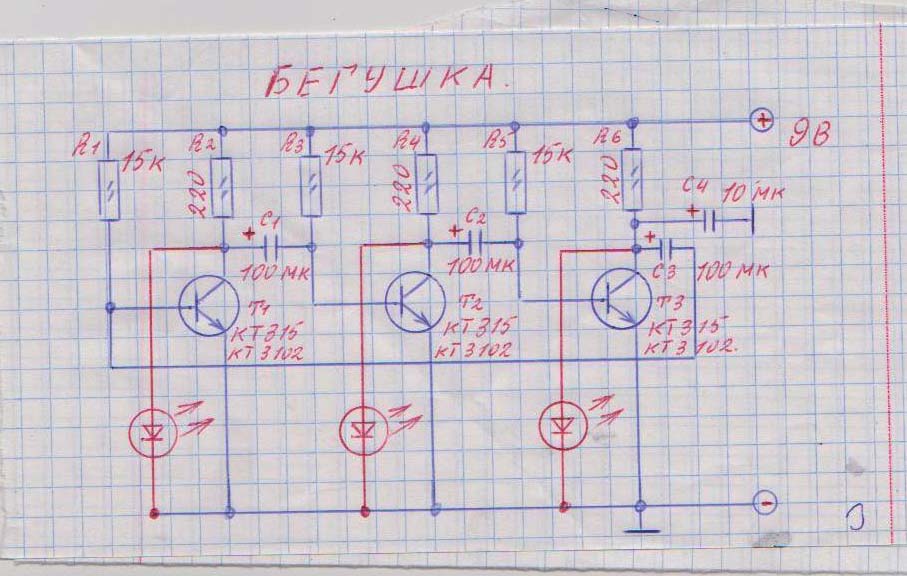

я вот например собрал по этой схеме (с исправленой полярностью):
http://se.uploads.ru/t/OCNi1.jpg

подключи на общий + три светодиода а на три вывода соответсно минуса этих светодиодов - все блымает по очередно ,подключил бесколекторный трехфазный моторчик от флоппи(как показано на схеме)-только дергаеться ,причем не заметно для глаза : я лишь на ощупь ощущаю подергивание.
что не так - не пойму.кста подключал как источник питания три батарейки по 1.2 V последовательно ~3.7- боялся схему спалить.затем подключил от нокии зарядку - крутитсья :shine:
Померял напряжение  питания во время работы движка~4,5(без нагрузки кста было 9 с капейками ,а на зарядке написано output : 3,7V=/355mA/1,3VA)
но не суть : заработало уже хорошо :P
а теперь уважаемые знатоки внимание :question: -(я сам в радиоэлектронике не местный)че надо намудрить (если я правильно понимаю)с кандерами ,чтоб увеличить частоту переключений между фазами т.е. чтоб моторчик быстрей крутился?

Отредактировано derevko (2014-07-14 19:56:12)

0

10

Привет. За основу я брал такую схемку. Это генератор-формирователь трехфазного напряжения
Здесь уже имеется регулятор частоты. Электроника питается от +5в, для питания моторчика вместо 27в я подавал 12в (вроде бы) от компьютерного БП.
Моторчик от жесткого диска крутится, но выходные транзюки сильно греются, ну это и понятно, каждая обмотка мотора примерно 2,2 Ома. I=U/R=12/2,2=5,4 А !!!
Да и транзюки видимо работают не в ключевом режиме при индуктивной нагрузке.

http://sf.uploads.ru/t/JqaF7.jpg

Примите мои поздравления по поводу запуска моторчика  :) Если собирать по вашей схемке, то для увеличения частоты переключения транзисторов, емкость всех конденсаторов надо уменьшить, все емкости должны быть одинаковыми.
Интересно как выглядит этот моторчик от флопика, на нем есть какая нибудь маркировка ?

0

11

спасибо за подсказку .
Я использовал в схеме 3 полярных кандера по 220 мк  и один не полярный 0,47мк.
Говоря "все емкости должны быть одинаковыми " вы имеете в виду 3 полярных конденсатора ,и уменьшать соотвецтвенно нужно только емкость этих трех ? или С4 (0,47мк ) тоже нужно уменьшить?
А нащет того как выглядит моторчик: вот ссылка - там парень разбирает флоппи mitsumi d359m3d (от него я и взял моторчик который крутит дискету ):mitsumi d359m3d полная разборка
На крышке ,на которую ложиться дискета, с обратной стороны (на фотках не видно) написано 2M17CC ,но это скорее всего номер партии.
Наткнулся на это когда искал по нему инфу ,хотел через родной контроллер его запустить ,но решил проще будет спаять мультивибратор и попробовать(да и интересно было попробовать -запуститься или нет).

Отредактировано derevko (2014-07-15 21:10:40)

0

12

derevko написал(а):

Говоря "все емкости должны быть одинаковыми " вы имеете в виду 3 полярных конденсатора ,и уменьшать соотвецтвенно нужно только емкость этих трех ? или С4 (0,47мк ) тоже нужно уменьшить?

Конденсаторы электролитические C1, C2, C3, уменьшаем номиналы этих 3х конденсаторов.

Спасибо за ссылку на движок.

Ну судя по картинке моторчик шаговый, и судя по всему он не сильно прожорливый. Моторчик от жесткого диска такая схема не потянет.

0

13

xXXXx написал(а):

Что тут мудрить, вот здесь готовый пример: http://nnm.me/blogs/qwerty-off/arduino- … ka-i-rele/

Кто соберете отпишитесь, таких моторчиков тож накопилось, мож куда нить приладить получится

xXXXx, Схема работает, и работает не плохо. Даже от USB порта моторчик крутится. Немного греется H-Bridge L293D. У двигателя подключается только 3 провода, общая обмотка в воздухе.

http://sd.uploads.ru/t/LABZW.jpg

0

14

Да и еще один нюанс я тут прочитал на форумах что "моя" схема выдает при использовании с светодиодами не бегущий огонек а бегущее отключение огонька - следовательно(если это действительно так) одновременно включены два светодиода и аналогично с двигателем все время запитаны две обмотки из трех? я правельно понял?

Хороший вопрос  8-) Вообще-то каскады мультивибратора должны переключаться последовательно. конденсаторы С1—СЗ задают скорость их переключения. C4 дает сдвиг для запуска. Это легко проверить надо вместо обмоток мотора прицепить светодиоды и увеличить номиналы конденсаторов, таким образом мы получим медленную работу устройства, увидим визуально как оно на самом деле. Можно ссылку на форумы где про это пишут ?

Интересная вещь, в Proteus при включении долго горят все светодиоды, пока не зарядятся кондеры, только потом начинает переключать по очереди.

Отредактировано derevko (2014-07-15 21:10:23)

0

15

Ссылка где пишут

цитата: "Привет, те генераторы что выше у них эффект не бегущего огня а бегущая тень , то есть два светодиода горит один потухший , и этот потухший перемещается по порядку"
Кстати в этой же теме мне советуют другой способ как увеличить частоту мультивибратора другим способом
Цитата:"По поводу изменения частоты переключения этого мультивибратора, тут вопрос такой задавали, для этого базовые резисторы ( в моём варианте это резисторы на 15к) нада отпаять от положительной шины питания , спаять эти отпаяные конци вместе, и между ними и плюсом питания поставить переменный резистор ,где то на 10 килоом будет достаточно"
Как вам такой вариант?

Отредактировано derevko (2014-07-15 22:43:22)

0

16

Да, это неплохой вариант, про это я уже где то слышал, надо пробовать. Для начала на светиках.

Все таки это аналоговая схема много зависит от параметров элементов схемы. Но она простая и работает, и для определенных целей может вполне использоваться.

Если необходимо чтобы переключение происходило четко по одному, придется использовать логику: например http://madelectronics.ru/auto/auto4.htm и http://radiokot.ru/circuit/light/run/01/

0

17

Это легко проверить надо вместо обмоток мотора прицепить светодиоды и увеличить номиналы конденсаторов, таким образом мы получим медленную работу устройства, увидим визуально как оно на самом деле

проверил : припаял паралельно к кажому из трех С1 С2 С3 кондеров еще по одному такого же наминала
- определенно всегда одновременно горят два и один не горит.
Выходит у двигателя всегда запитаны две обмотки ;как он еще крутиться если в теории для вращения в один момент времени должна запитываться одна обмотка. Одновременно запитанные две обмотки по идее должны мешать друг другу ,а может помогать - смотря как подключить.(наверно)Попробую разные варианты подключения обмоток к мультивибратору и отпишусь.

0

18

Перепробовал абсолютно все варианты подключения обмоток (их 6  :) )  никакой разницы .
впаял конденсаторы на 47мк вместо 220мк - движок крутиться медленней чем 220-ми.Видать сигнал более быстрый и следовательно более короткий - не можит раскрутить до максимума.Думаю все-таки  нужна схема бегущего огня а не бегущей тени ,тогда и разные варианты подлючения фаз движка будут по разнаму работать(точнее одни будут работать а другие нет).
Можно ли в принципе в этой схеме чтото поменять незначительно чтоб получилась схема бегущего огня?

Подскажите пожалуста литературу в каторой обесняються с войства и роль резисторов, кандерав, и транзисторов в подобных схемах(т.е. не оч сложных схемах)

Отредактировано derevko (2014-07-17 22:56:34)

0

19

derevko написал(а):

Перепробовал абсолютно все варианты подключения обмоток (их 6   )  никакой разницы . .....

Вы имеете в ввиду 6 комбинаций подключения ? Судя по рисунку из двигателя выходит 4 провода...

Попробуйте нарисовать эл. схему вашего движка, и определите сопротивление каждой фазы прозвонкой... Надо определится что это за двигатель все таки.  Если это 3х фазный мотор, то диаграмма управления мотором будет следующая:

http://se.uploads.ru/t/IhovX.gif

таким образом из теории в какой то момент времени напряжение присутсвует одновременно на 2х фазах....

Собственно теория http://konspektiruem.ru/articles/electr … nogo_toka/

для общего развития по электронике, http://madelectronics.ru/uchebnik/

Ещё где то книга была в pdf, надо будет поискать.

derevko написал(а):

Можно ли в принципе в этой схеме чтото поменять незначительно чтоб получилась схема бегущего огня?

Попробовать переделать по схеме, которую предложил Senya1970 http://radiokot.ru/forum/download/file.php?id=188282

0

20

Можно так http://otvet.mail.ru/question/71769265

http://sf.uploads.ru/t/60uyM.jpg

0

21

Генератор можно позаимствовать отсюда - Миниатюрная Ёлка С "Бегущими Огнями"

http://sd.uploads.ru/t/v9o1k.jpg

http://umup.ru/миниатюрная-ёлка-с-бегущими-огнями

0

22

derevko, Все таки не удержался и собрал тот мультивибратор, получился генератор бегущего огня в инверсии, т.е. всегда горят 2 светодиода

0
